Кращий, ніж TO247 SMD корпус із верхнім охолодженням для автоматичних MOSFET 650 В

0
242

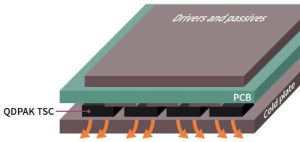

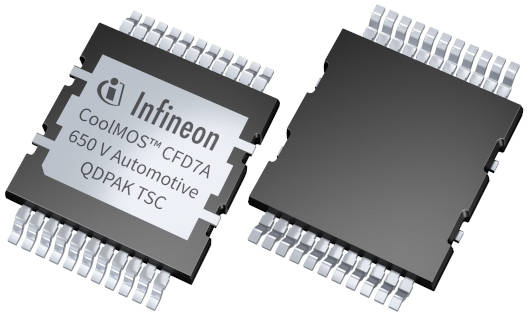

‘QDPAK TSC’ – пакет із верхнім охолодженням (див. зображення), оголошений на початку цього року та зараз зареєстрований у JEDEC – у той же час було виявлено щось подібне для TO220 під назвою DDPAK.

Вибравши 650 В 17 мОм (макс.) IPDQ65R017CFD7A, він може переносити 86 А при 100 °C (136 A при 25 °C) і працювати з його з’єднанням між -40 і +125°C.

Опір переходу до корпусу становить 0,18°C/Вт, і до 694 Вт може розсіюватися при 25°C.

Загальний заряд затвора становить 236 nC при 400 В 61,6 А стік і 0-10 В затвор. Окреме підключення джерела передбачено для приводу воріт, щоб допомогти комутації.

Источник: electronicsweekly.com
