Один канал напряму під’єднано до напруга живлення 40 В (макс.) і служить основним контролером для вторинних синхронних понижувальних регуляторів і LDO. Один із двох вторинних регуляторів можна перемкнути в режим LDO.

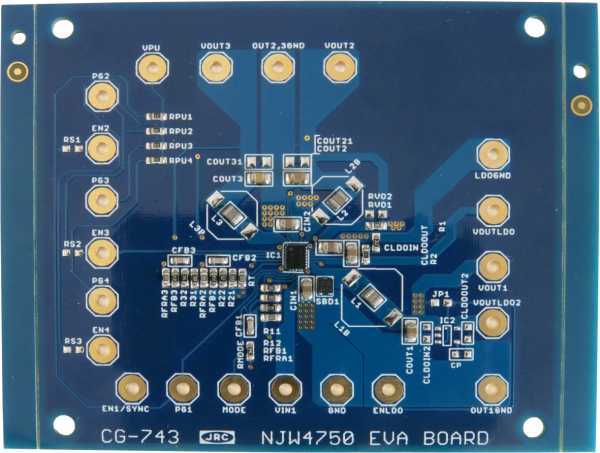

Кожен контролер має власний роз’єм для підтримки живлення та дозволяє вводити для керування вихідною напругою під час увімкнення системи. NJW4750 керується або через вхід зовнішньої синхронізації, або через внутрішній генератор, з діапазоном від 280 кГц до 2,4 МГц. Ця конструкція дозволяє використовувати компактні котушки, що ще більше сприяє економії місця.
Працюючи в діапазоні температур від -40°C до 125°C, PMIC можна використовувати для генерування джерела живлення 3,3 В при максимальна вхідна напруга 40 В і похідна напруга 2,8 В (LDO), 1,8 В (канал 2) і 1,2 В (канал 3).
Застосування включають промислові засоби керування, системи камер, плати IoT, фотоелектричні датчики, одиночний – контролери плат і особливо компактні периферійні пристрої та датчики.
